KINNITAMINE TERASELE KORRODEERIVAS KESKKONNAS
Hilti pakub palju erinevaid kiiremaid, usaldusväärsemaid ja tõhusamaid terasele kinnitamise lahendusi

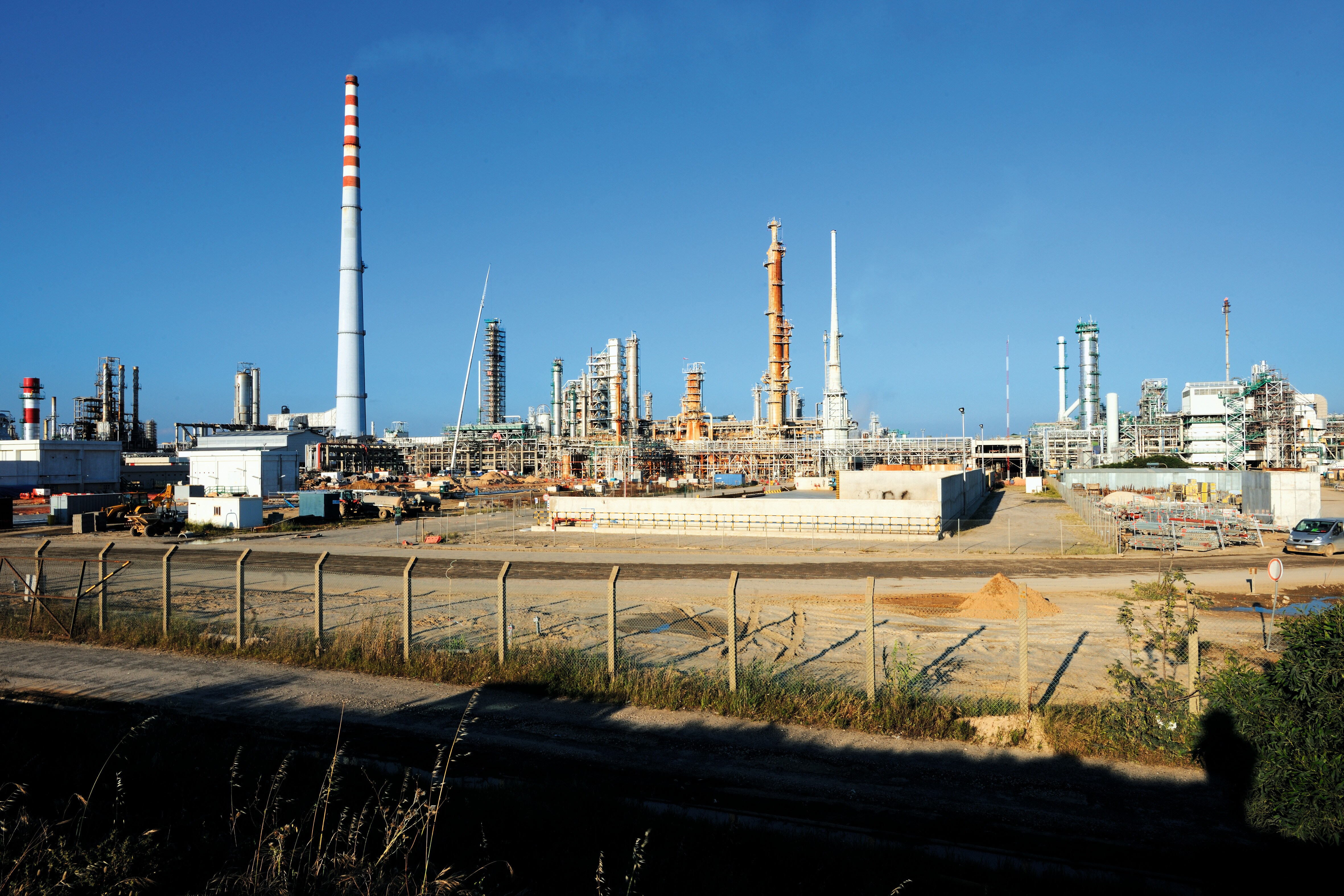

Ideaalsed korrodeerivas keskkonnas (nt energia- ja tööstussektor).

Kui arvate, et teie keskmine või suur projekt nõuab kuni 100 000 kinnitust, et komponendid teraskonstruktsioonide külge kinnitada, on ammu aeg valida kiirem korrosioonikindla kinnitamise meetod.

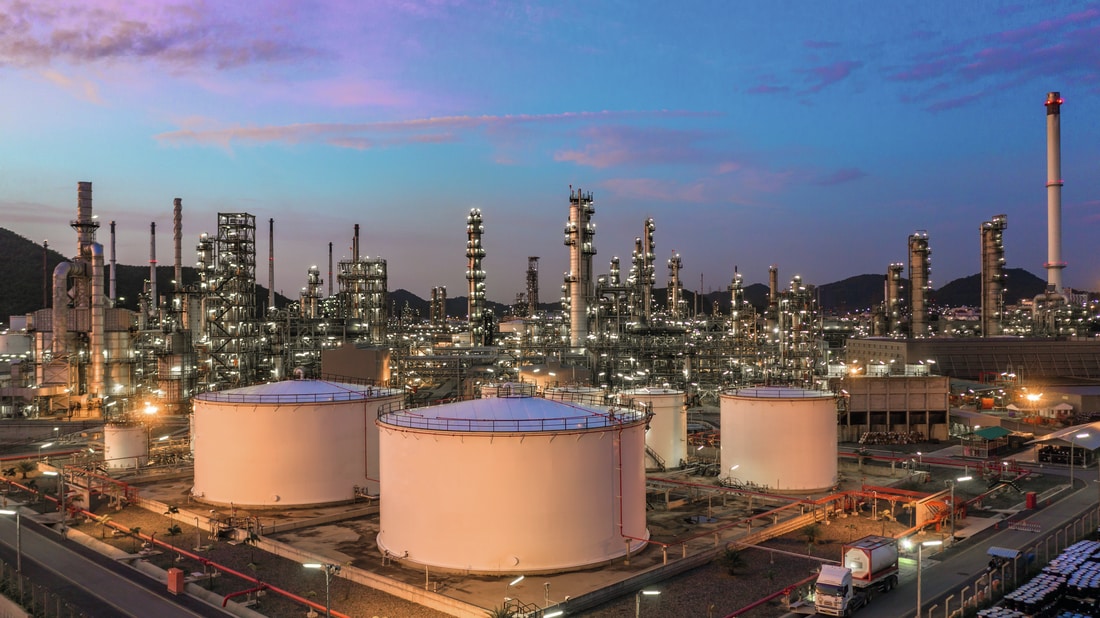

Selliste koguste juures oleks korrodeerivas keskkonnas töötavatel projekteerimisinseneridel ja töövõtjatel (nt nafta ja gaasi, naftakeemia, elektri- ja kommunaalteenuste projektid) hea meel kiirema ja tõhusama kinnitamise võimaluste üle. Peale selle puutuvad komponendid (nt sõrestikud, survele töötavad tarielemendid, paigaldustorud, kaablirennid, torud, elektrikapid, juhtpaneelide kandurid jne) ning kinnitused sageli kokku karmide ilmastikuolude, saaste ja rannikukeskkonnaga, mistõttu on neil vaja korrosioonikaitset.
Konkreetsest keskkonnast olenevalt võivad teraskonstruktsioonid olla piisava korrosioonikaitse tagamiseks kuumtsingitud või värvitud. Ent komponentide kinnitamisel peavad projekteerimisinsenerid ja töövõtjad jälgima, et teraskonstruktsiooni korrosioonikaitse ei saaks kahjustada. Sellistes tingimustes on tavapärased kinnitusmeetodid keevitamine, läbiv poltimine ja klammerdamine. Siin võrdleme neid Hilti kinnitusmeetoditega ja näitame, kuidas Hilti aitab teil nii aega kui ka raha säästa.

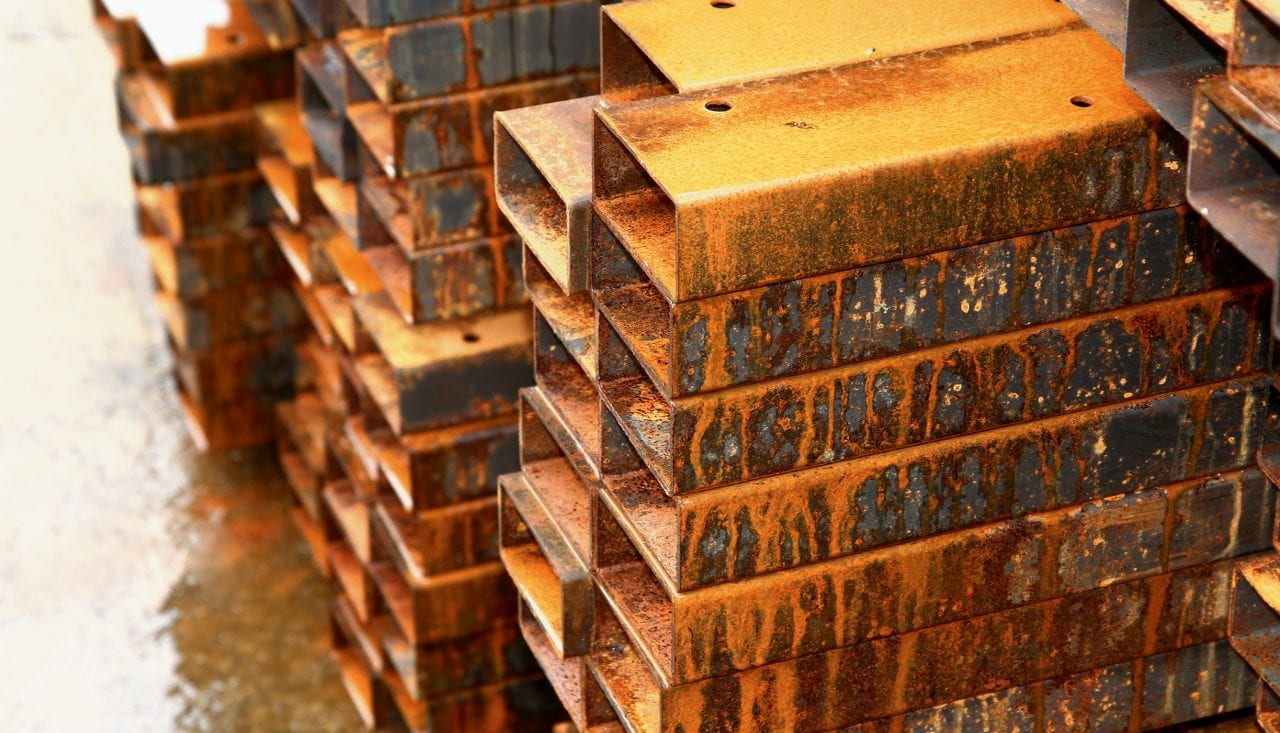

MIS ON KORROSIOON?
Korrosioon on metalli ja keskkonna füüsikalis-keemiline koostoime, mis põhjustab metalli omaduste muutumist ja võib metalli struktuuri, keskkonda või tehnilist süsteemi, milles see on, olulisel määral kahjustada (vt ISO 8044:2010).
Ehitistes ja rajatises võib korrosioon metallist (mittelegeerteras, roostevaba teras, tsink, vask ja alumiinium) konstruktsioone ja kinnitusi palju mõjutada. Hinnangu järgi 1/5 maailma aastasest terasetoodangust läheb korrosioonist kahjustunud osade väljavahetamiseks. Kuigi see tähendab märkimisväärset majanduslikku kahju, on suurem murekoht ohutus, sest korrosioon võib põhjustada kinnitussüsteemi purunemise.
TAVAPÄRASED TERASE KÜLGE KINNITAMISE MEETODID

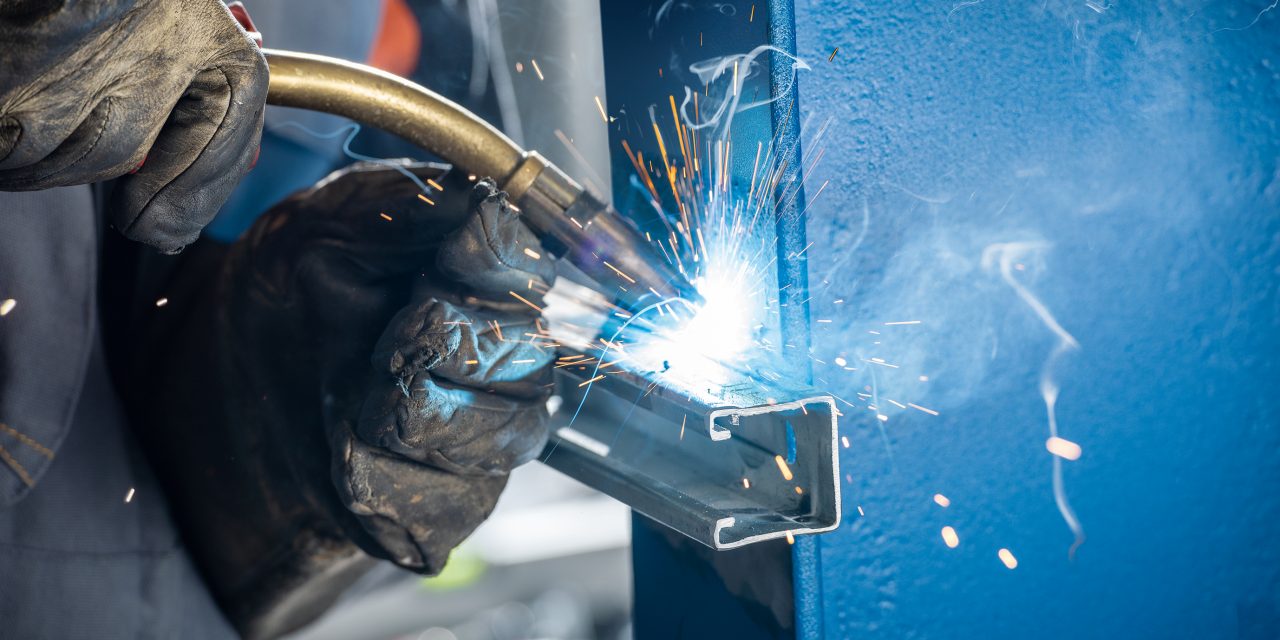

KEEVITAMINE

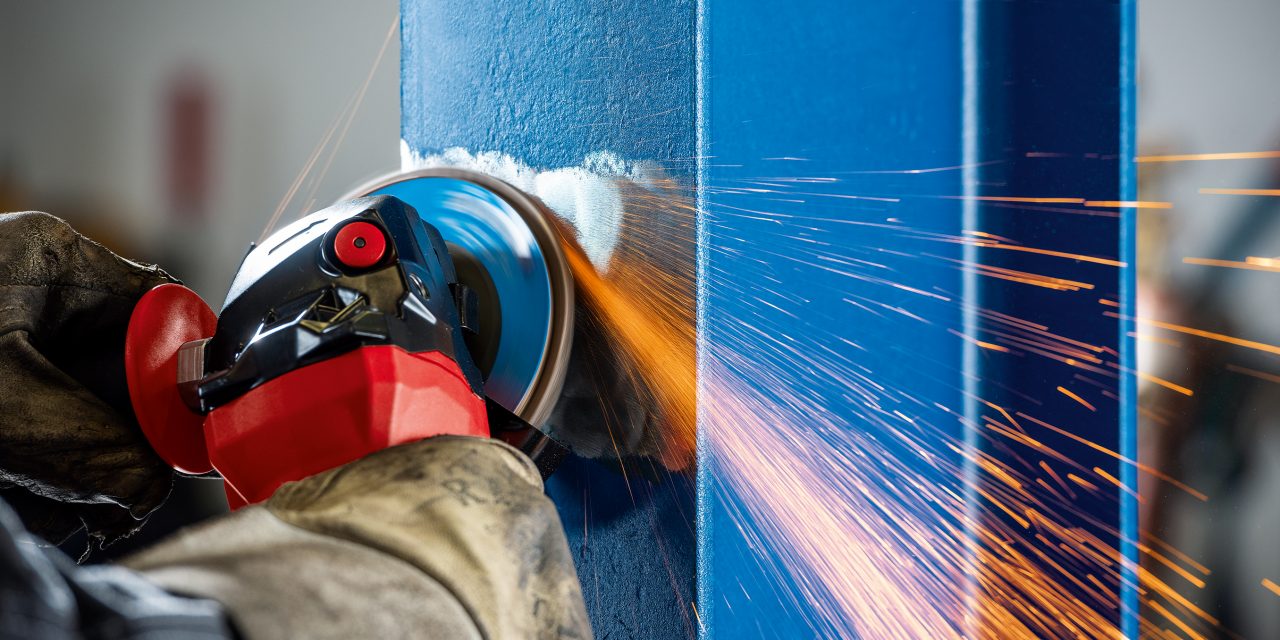

Pinna ettevalmistamine
- Terase katmiseks ettevalmistamisele (nt nurklihvijaga) kuluv aeg
- Tekib palju sädemeid, mis võivad olla ohtlikud

Kinnitusprofiili keevitamine teraskonstruktsiooni külge
- Vaja on kogenud ja tunnistusega keevitajat
- Vajalik on väline toiteallikas, aga mõnel objektil on seda keeruline teostada
- Vajalik võib olla tuleohtlike tööde luba ja mõnel juhul spetsiaalne tuleseire
- Võib oleneda ilmast

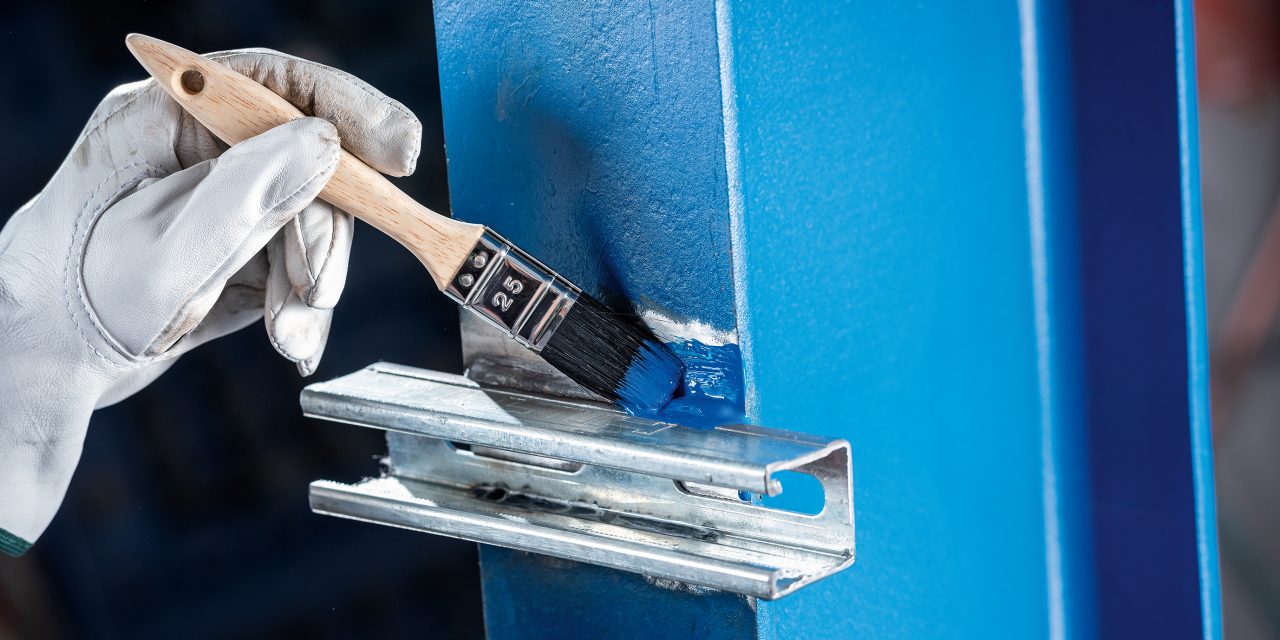

Pinna puhastamine ja ülevärvimine
- Vajadus enne värvimist oodata, kuni keevitatud koht on maha jahtunud
- Nafta- ja gaasisektoris tavapärane mitmekihiline värvimine võib koos kuivamisajaga võtta 3–6 päeva, mis tähendab, et ümbertegemine on kallis ja ajamahukas

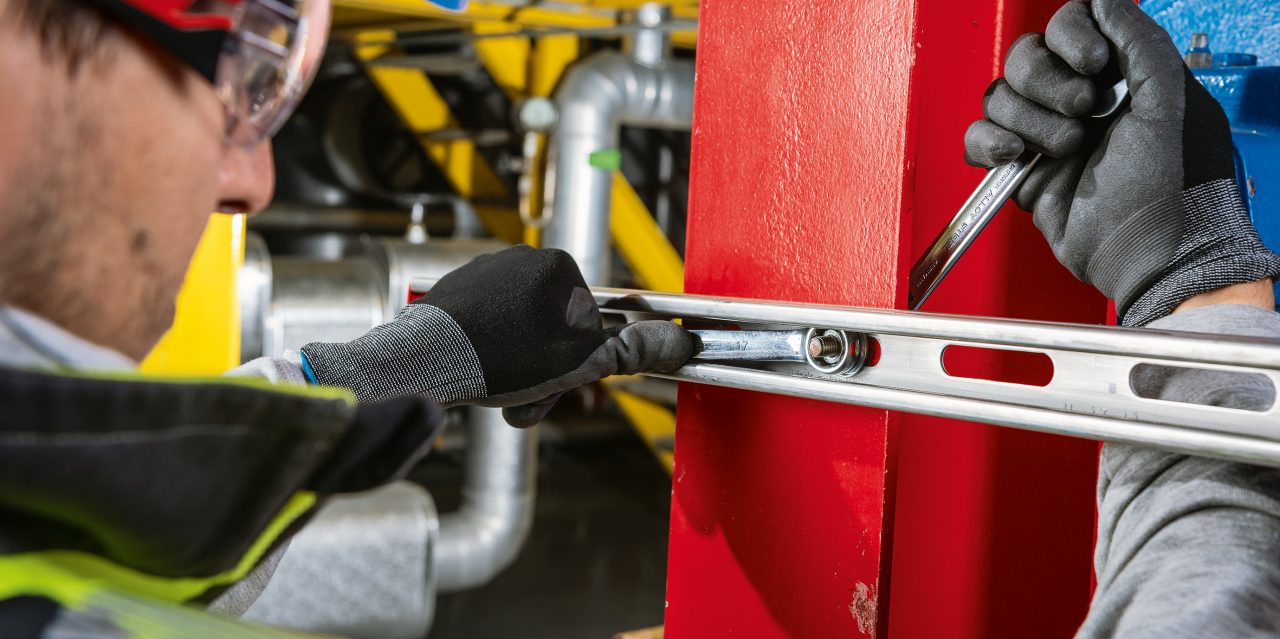

LÄBIV POLTIMINE

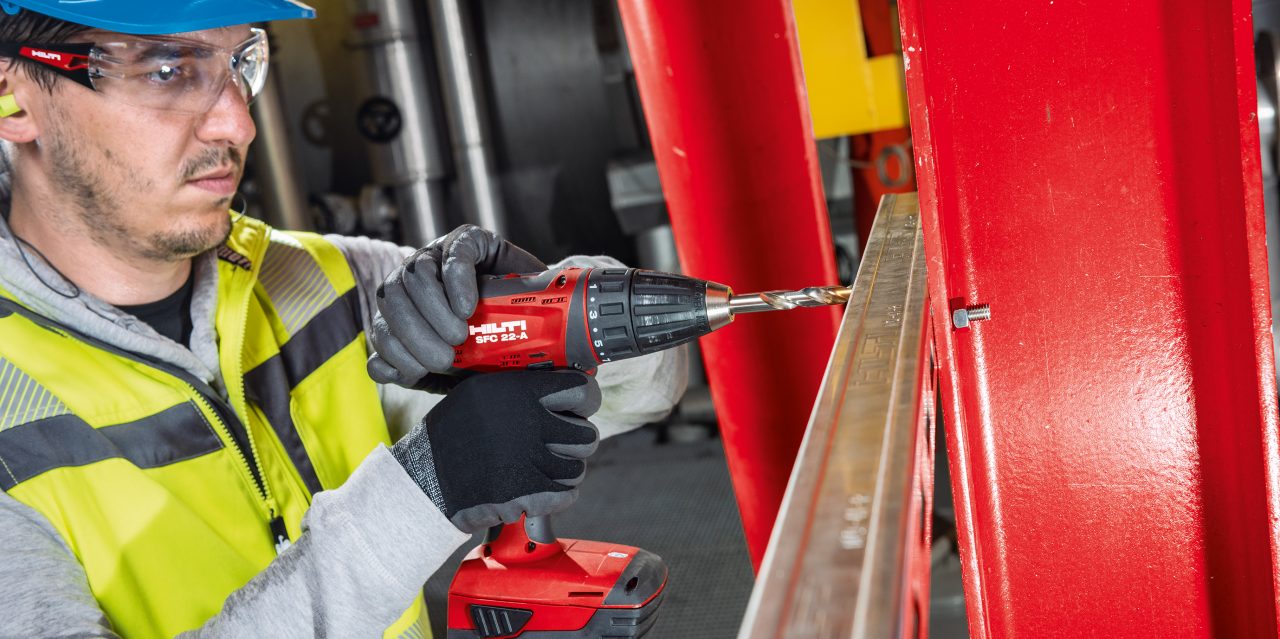

Mitmeetapiline puurimine
- Puurimine võib terase paksusest ja tugevusest olenevalt olla ajamahukas
- Puuritud teras tuleb korralikult katta, et see roostetama ei hakkaks

Kinnitusprofiili kinnitamine
- Vajalik on ligipääs mõlemal pool
- Paigaldaja peab töötama väikeste osadega (mutrid, seibid ja poldid), mis võivad maha kukkuda ja ära kaduda

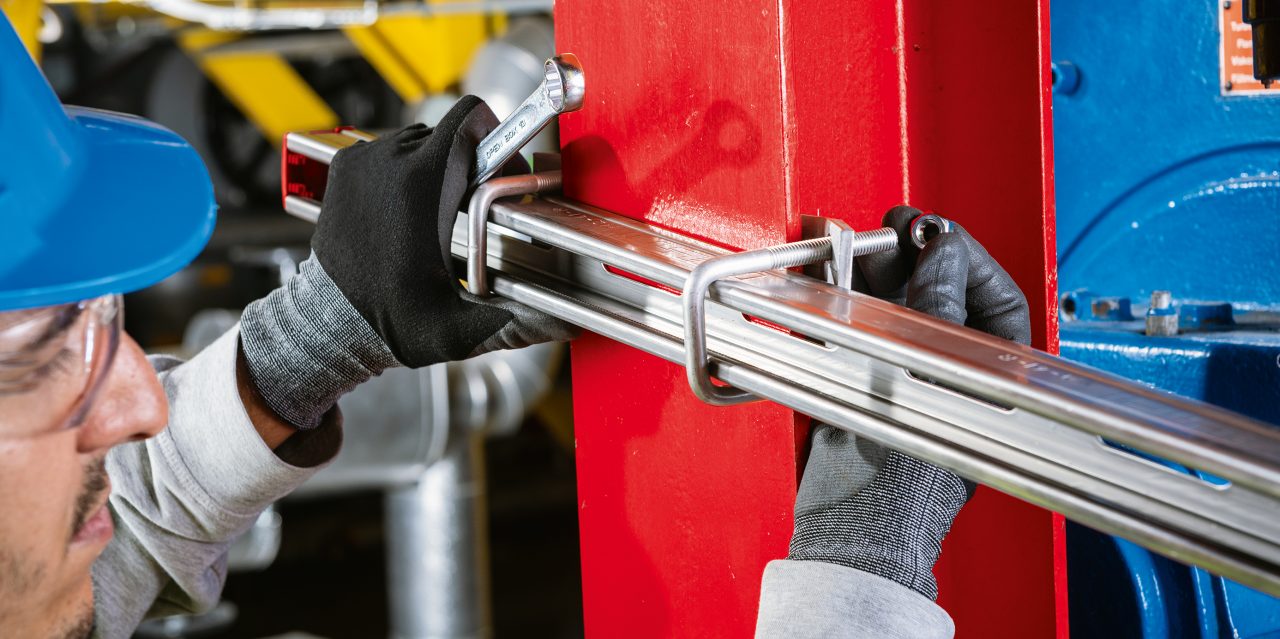

KLAMMERDAMINE

Klambri ja kinnitusprofiili paigale seadmine
- Komponendi kinnitussuunad on piiratud, sest klambreid saab paigaldada teraskonstruktsioonide külge vaid kindla nurga all
- Vajalik on ligipääs mõlemal pool teraskonstruktsiooni
- Väga suur materjalikulu, eriti korrosioonikindlate klambrite puhul, mida kasutatakse kuumtsingitud või roostevaba terase korral

Kinnitamine
- Vajalik on korralik kinnikeeramine, aga ülepingutamise korral võib terase kattekiht kahjustada saada
- Kui klamber peab taluma vibratsiooni, võib olla vaja seda regulaarselt hooldada
HILTI UUENDUSLIKUD TERASE KÜLGE KINNITAMISE MEETODID
Hilti pakub palju erinevaid meetodeid, mis on kohandatud erinevate korrodeerivate keskkondade jaoks ja millel tavaliste meetodite puudusi ei ole või on vähem. Hilti pakub kolme korrodeerivast keskkonnast ja alusmaterjali paksusest olenevat kinnitusvõimalust. Need ei riku teraskonstruktsiooni ja mittekonstruktsiooniliste komponentidega ühenduse korrosioonikindlust.
KOLM KIIRET JA USALDUSVÄÄRSET TERASE KÜLGE KINNITAMISE MEETODIT

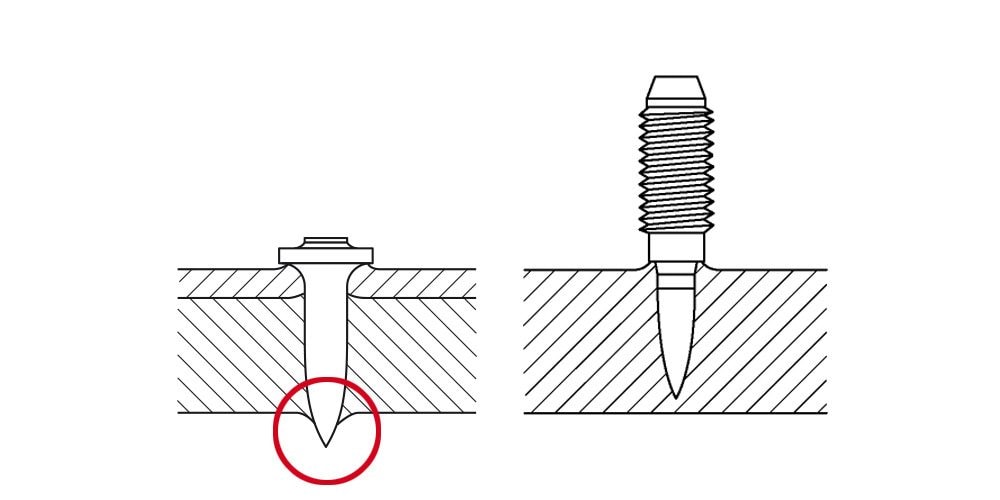

Teravotskinnitamine
Kinnitustehnoloogia, kus roostevabast terasest terava otsaga kinniti sisestatakse püssirohuga töötava naelapüstoliga alusmaterjali. Selline kinnitus on väga kvaliteetne.
- See sobib sagedaseks kinnitamiseks, sest kinnitamisele kulub vaid mõni sekund
- Roostevabast terasest kinnitid vähekorrodeerivasse keskkonda, kus konstruktsiooniterase läbimine on aktsepteeritav

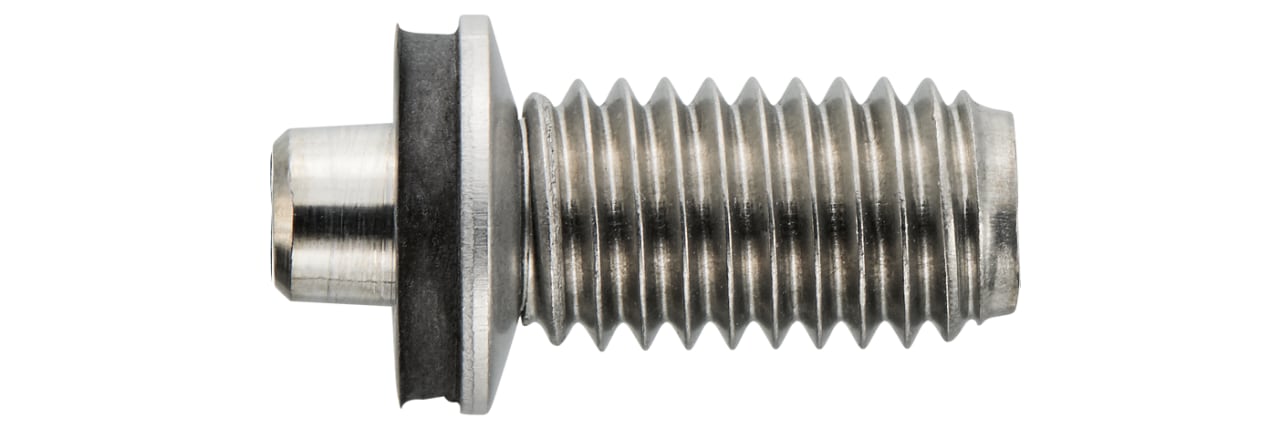

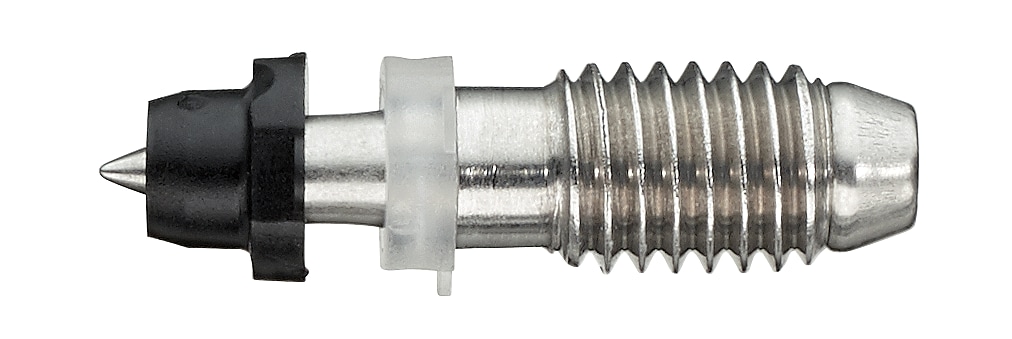

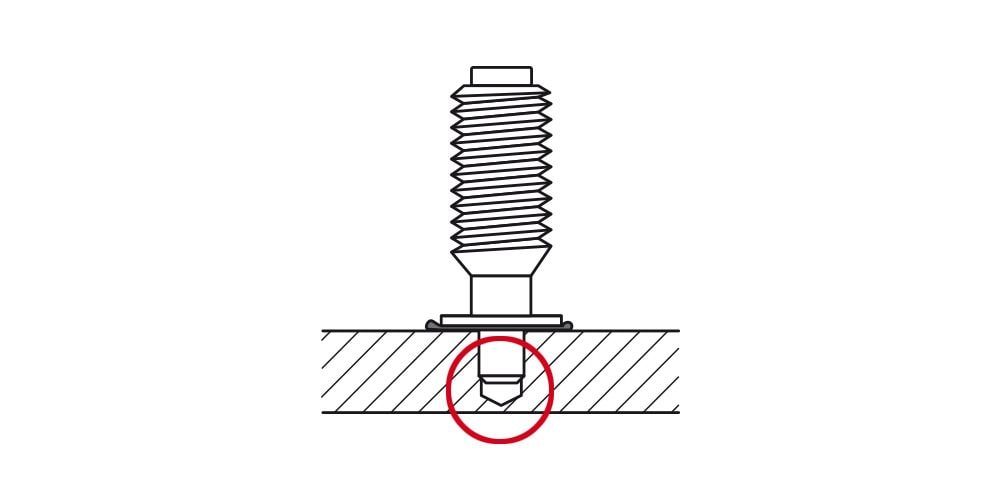

X-BT-nüriotskinnitamine
Revolutsiooniline kinnitustehnoloogia, kus roostevabast terasest nüri otsaga kinniti, millel on sile silindriline või kooniline vars, sisestatakse püssirohuga töötava naelapüstoliga alusmaterjalis olevasse auku, mis on ette puuritud. Selline kinnitus on väga kvaliteetne.
- Mitteläbiva meetodiga ei kahjustata korrosiooni eest kaitsvat kattekihiti
- Kinnitamisele kulub alla 2 minuti
Roostevabast dupleksterasest kinnitid väga korrodeerivasse keskkonda. Kiudsarrustatud polümeerist ja roostevabast dupleksterasest kinnitid vähekorrodeerivasse keskkonda.
Nüriotskinnitamise video

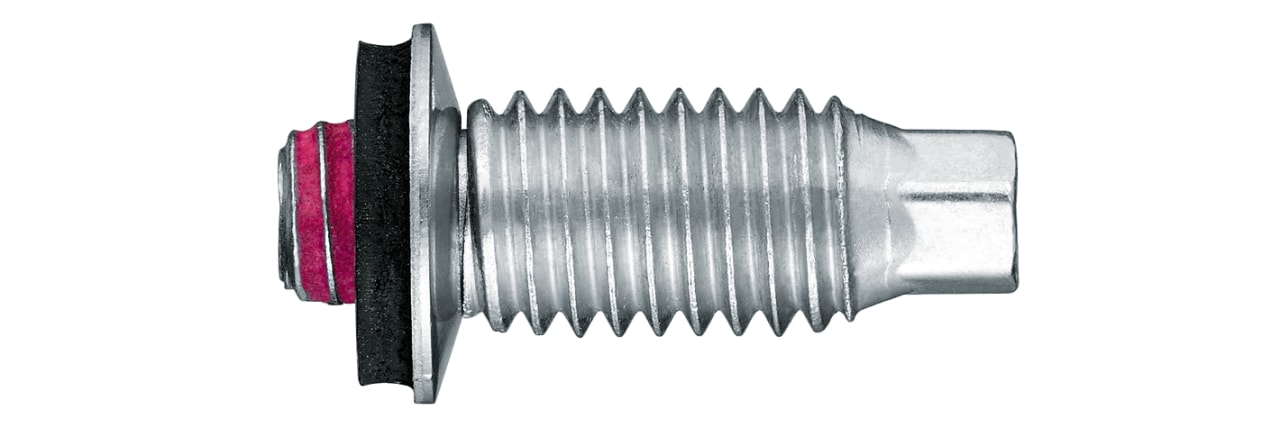

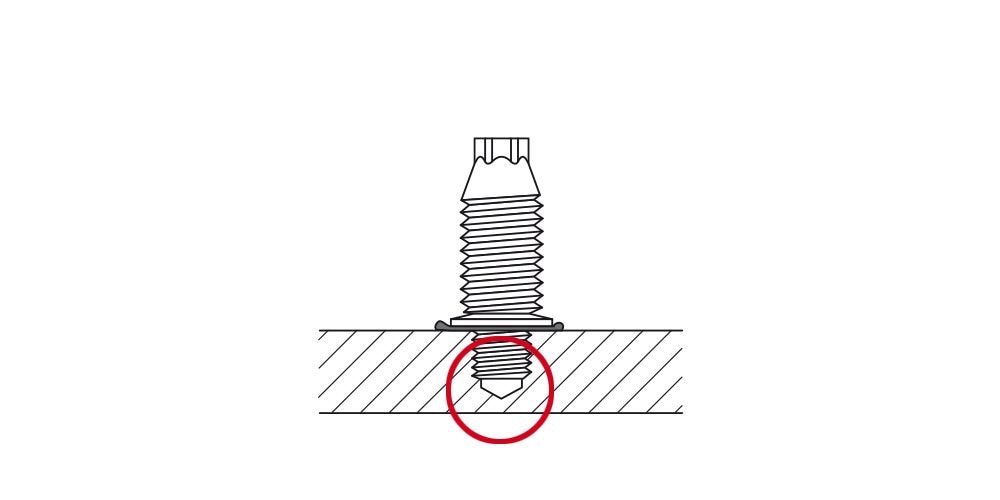

S-BT nüriotskinnitamine
Revolutsiooniline kinnitustehnoloogia, kus roostevabast terasest nüri otsaga kinniti, millel on kruvi moodi vars, sisestatakse kohanduva väändemomendiga kruvikeerajaga alusmaterjalis olevasse auku, mis on ette puuritud. Tekib keermestatud kinnitus.
- Mitteläbiva meetodiga ei kahjustata korrosiooni eest kaitsvat kattekihiti
- Kinnitamisele kulub alla 2 minuti
Roostevabast dupleksterasest kinnitid väga korrodeerivasse keskkonda. Kahekordse kattekihiga mittelegeerterasest kinnitid vähe korrodeerivasse keskkonda.
Nüriotskinnitamise videoMILLINE TEHNOLOOGIA SOBIB KÕIGE PAREMINI MULLE?

Teravotskinnitamine
Alusmaterjal
Teras
Minimaalne paksus
6 mm
Läbimine
Jah
Vajalik tööriist
DX 6 või DX 450
Võimalikud keerme läbimõõdud
M8
Kinniti materjal
SS A2ga samaväärne

X-BT nüriotskinnitamine
Alusmaterjal
Teras, roostevaba teras, malm
Miinimumpaksus
8 mm
Läbimine
Ei
Vajalik tööriist
SF BT A22 ja DX 351-BT(G)
Võimalikud keerme läbimõõdud
M6, W6, M8, M10, W10
Kinniti materjal
SS A4ga samaväärne ja kiudarmeeritud polümeer (X-BT-MF)

S-BT nüriotskinnitamine
Alusmaterjal
Teras, alumiinium
Miinimumpaksus
6 mm
Miinimumpaksus
Ei
Vajalik tööriist
SF BT 4-A22
Võimalikud keerme läbimõõdud
M8, M10, W10
Kinniti materjal
SS A4ga samaväärne ja kahekordse kaitsekattega mittelegeerteras

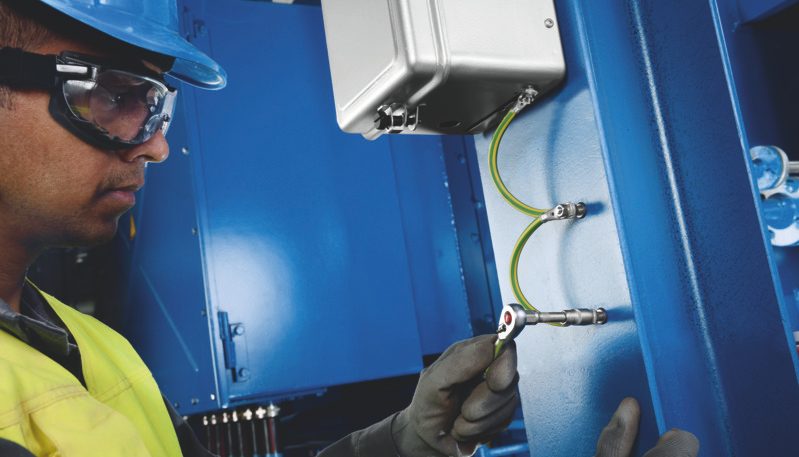

KIIRED, LIHTSAD JA USALDUSVÄÄRSED ELEKTRIÜHENDUSED
Säästke terase külge kinnitamisel aega.
