Ankrute kohapealne testimine

Ankrute kohapealne testimine

Projekteerimise vastupidavuse ja paigalduskvaliteedi testimine

Kas kasutatavast tehnilisest dokumentatsioonist puudub ankur ja alusmaterjali kombinatsioon? Või otsite paigalduskvaliteedi dokumentatsiooni osana kinnitusvahendite tõestuskoormust? Laske Hilti ankrute kohapealse testimise teenusel määrata puuduolevad vastupidavuse väärtused või anda alus paigalduskvaliteedi hindamiseks.

Miks just Hilti ankrute ja sarruste kohapealne testimine?

Täpne ja üksikasjalik testitulemus

Meie ankrute testimisseadmed edastavad näidud, sealhulgas koormuse ja nihke graafikud, otse tarkvarasse, mida kasutame katsearuannete koostamiseks, mis aitab vähendada inimlikke vigu.

töötaja ikoon

Meie inseneride asjatundlik kohapealne tugi

Oleme välja töötanud range ja metoodilise lähenemisviisi ankrute testimisele, mida viib läbi kõrgelt koolitatud inseneride meeskond. See aitab vältida tavalisi testimise ohte

Hõlmatud on peaaegu kõik ankurdamisrakendused

Nii nagu me pakume kinnitusvahendeid praktiliselt igaks otstarbeks, pakume ka ankrute testimist nii igapäevaste ehitustööde kui ka väga spetsiifiliste inseneritööde jaoks.

Kaetud on kohalikud koodid ja eeskirjad

Meie tehniline ulatus hõlmab kohalikke eeskirju ja ehitusnõudeid kogu maailmas. Lisateabe saamiseks võtke ühendust oma välisinseneri või kliendihalduriga.

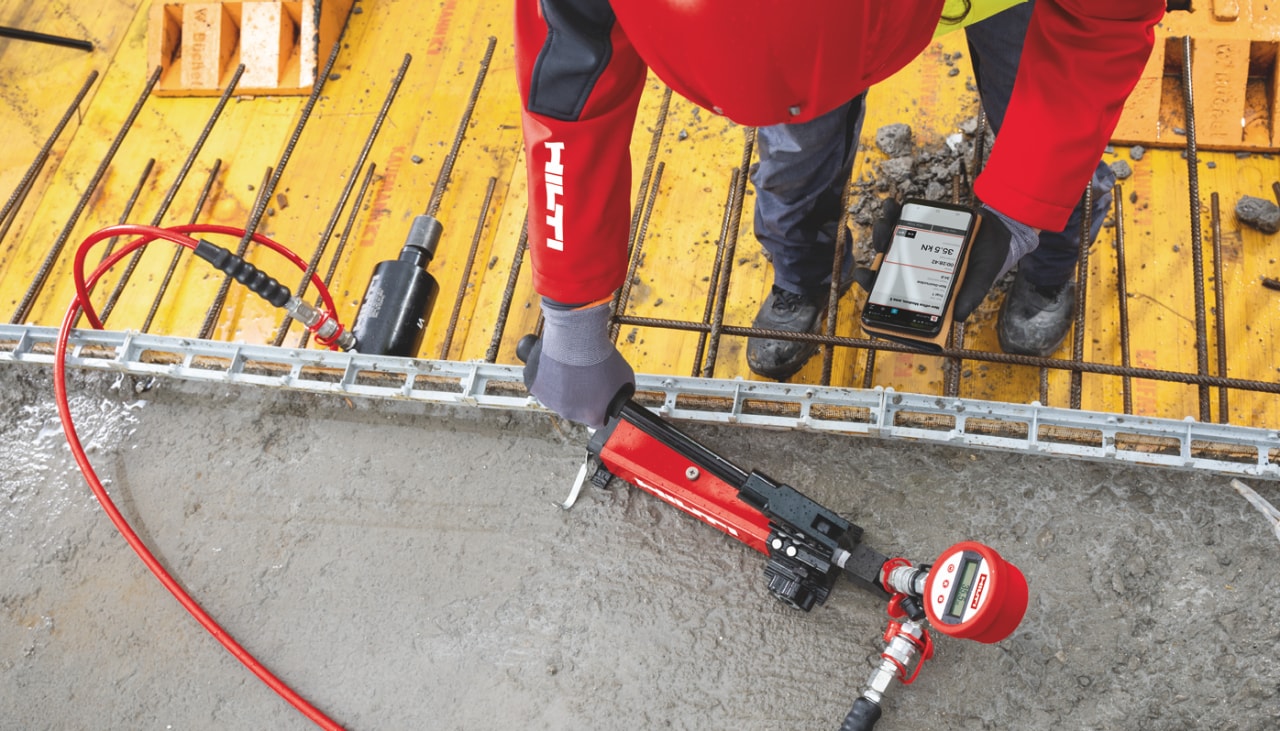

Hilti töötaja kasutab Hilti tööriista telefoni hoidmiseks

Vastupidavuskatsete määramine

Tõmbe- või nihkekatsed, et võimaldada ankurduste projekteerimist tundmatute või ebakindlate alusmaterjalide puhul.

Kellele teenus on mõeldud: Insenerid/projekteerijad

Millal on seda  vaja: Teil ei ole piisavalt andmeid, et määrata ankrute vastupidavus ohutuks, tõhusaks ja kulutõhusaks projekteerimise heakskiitmiseks (nt dokumendid või tehnilised juhendid ei hõlma alusmaterjali). See on kõige tõenäolisem tugevdus- või restaureerimisprojektide puhul.

Miks kasutada teenust: Testiandmed on tõhus projekteerimise alus.Suurem usaldus määratud lahenduse struktuurilise terviklikkuse suhtes.

Tulemused: Katsearuanne koos koormuse ja nihke väärtustega, valikuline hindamisaruanne koos arvutatud ankurduste vastupidavusega.

KKK: vastupidavuse määramise testimine

Mida sisaldab vastupidavuse määramise katsearuanne?

Vastupidavuse määramise katsearuanne sisaldab:

  • Kliendi ja töökoha andmed
  • andmed kinnitusvahendite ja alusmaterjali kohta.
  • Katseteave ja katsetulemused.



Koormuse ja nihke väärtused

  • Koormuse ja aja suhe ning koormuse ja nihke vaheline graafik
  • Katsepildid ja kommentaarid katse kohta.



Nihkumise mõõtmine võimaldab koormuse ja nihkumise suhte põhjal kontrollida usutavust.

  • See aitab tagada katsete usaldusväärsemat hindamist seoses ankurduste käitumise järjepidevuse ja prognoositavusega.
  • Katsekatsete võrdlus sama seeria piires

Mida sisaldab valikuline vastupidavuse hindamise aruanne?

Valikuline hindamisaruanne sisaldab arvutuslikku projekteerimiskindlust, mis põhineb:

  • EOTA; TR Briti standard;
  • DIBt TR (Saksamaa);
  • SIA (Šveits);
  • CISMA (Prantsusmaa);
  • STO (Venemaa)

Kuidas me teeme teste konstruktsioonikindluse määramiseks?

On olemas kahte tüüpi testid - destruktiivsed ja mittedestruktiivsed.

Destruktiivsed katsed

Kui kehtivad järgmised kriteeriumid, on hävituskatsed õige valik:

  • alusmaterjali kahjustusi võib aktsepteerida
  • alusmaterjal on suhteliselt homogeenne
  • eesmärk on saavutada maksimaalne saavutatav vastupidavus

Purustuskatsed on tõmbe- ja/või nihkekatsed kuni ankurduse lõppkoormuseni.

Katsete minimaalne arv põhineb valitud katse- ja hindamismeetodil. Tavaliselt on nõuetekohaseks hindamiseks vaja 5-15 katset.

Statistiline või lihtsustatud hindamine vastavalt valitud hindamismeetodile.

Mittepurustavad katsed:

Kui kehtivad järgmised kriteeriumid, on õigeks valikuks mittepurustavad katsed:

  • tuleb vältida alusmaterjali kahjustusi.
  • alusmaterjal on suhteliselt inhomogeenne
  • Ei ole vaja saavutada maksimaalset saavutatavat vastupidavust

Mittepurustavad katsed on tõmbe- ja/või nihkekatsed eelnevalt määratletud katsekoormusega.

Katsete minimaalne arv põhineb valitud katse- ja hindamismeetodil. Tavaliselt on nõuetekohaseks hindamiseks vaja 5 kuni 15 katset.

Arvutatud katsekoormus ja lihtsustatud hindamine vastavalt valitud hindamismeetodile.

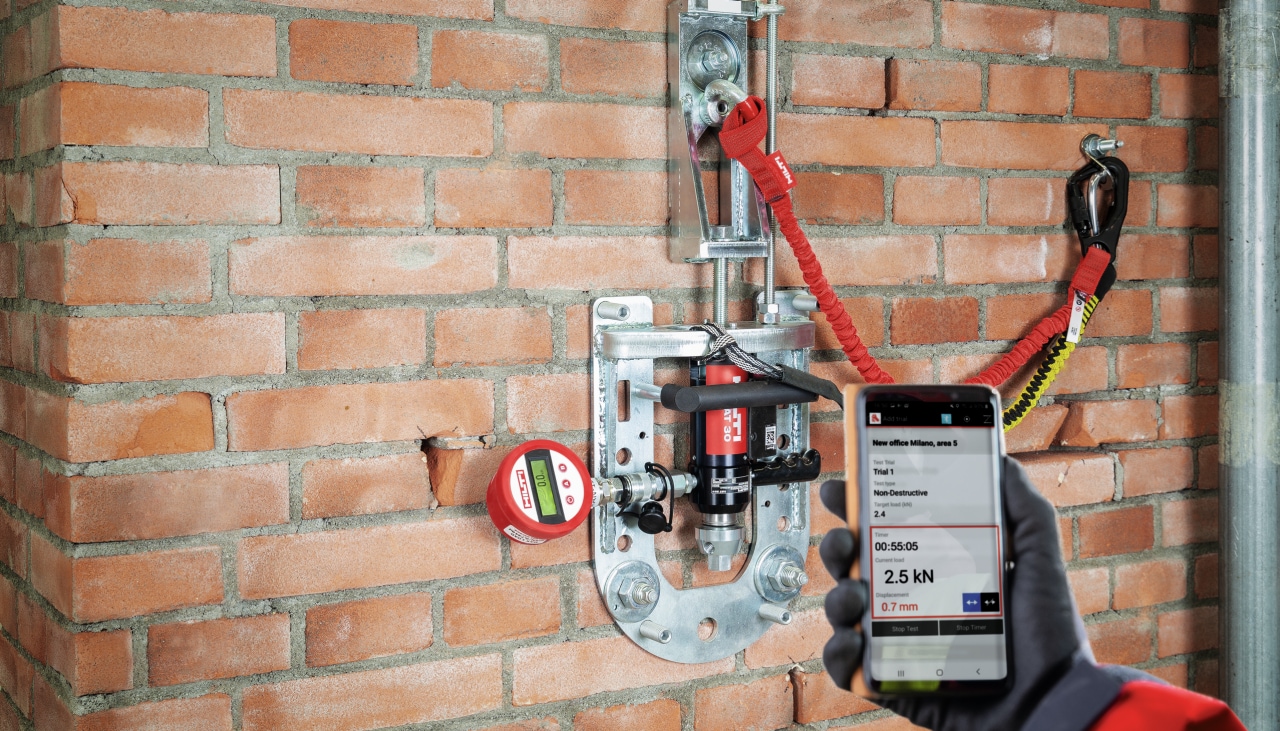

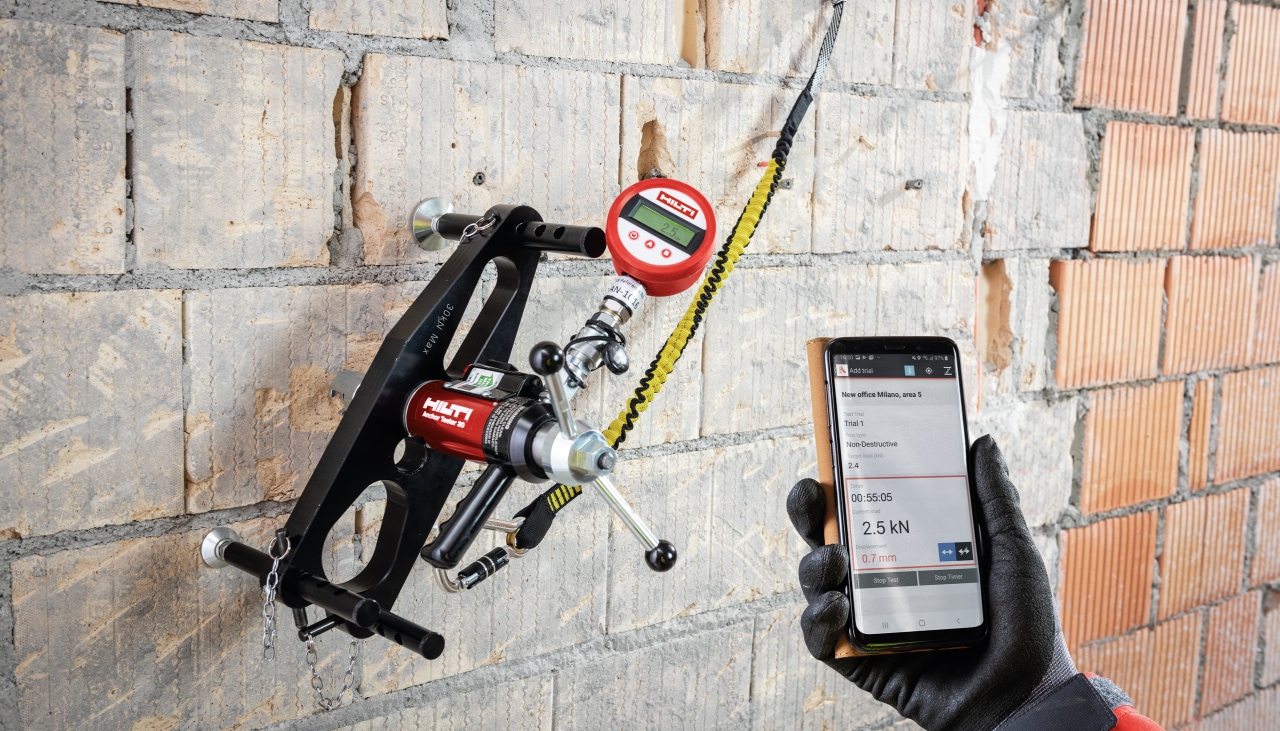

Hilti programmi kohapealsed katseseadmed

Ankrute paigaldamise kvaliteedikatsed

Hankige tõendavad koormusdokumendid paigaldatud ankrute või armatuuride kohta.

Kellele teenus on mõeldud: Projektijuhid ja kvaliteedijuhid

Millal seda on vaja: Vajate paigaldatud ankrute/varraste tõmbekatsete tõendavat koormusdokumentatsiooni. See on osa paigalduskvaliteedi kinnitamisest kvaliteedijuhtidele, projektiomanikele või välistele inspektoritele.

Miks teenust kasutada:  Uusima tasemega tõenduskoormuskatsete dokumentatsioon. Suurem kindlustunne paigaldatud lahenduse struktuurilise ohutuse suhtes - ilma, et see takistaks ehitustööde edenemist.

Tulemused: Katsearuanne, mis on mõeldud inspektoritele, klientidele ja projekteerijatele esitamiseks, ning valikuline hindamisaruanne koos dokumenteeritud katsekoormuse arvutusega.

KKK: Paigaldamise kvaliteedi testimise teenus

Mida sisaldab ankrute paigaldamise kvaliteedikontrolli aruanne?

Katsearuanne sisaldab:

  • Kliendi ja töökoha andmed
  • andmed kinnitusvahendite ja alusmaterjali kohta
  • teave paigaldamise ja katseseadmete kohta
  • katseteave ja katsetulemused:
    • Koormuse ja nihke väärtused
    • Koormuse ja aja suhe ning koormuse ja nihke vaheline graafik
  • Katsepildid ja kommentaarid katse kohta.



Nihkumise mõõtmine võimaldab koormuse ja nihkumise suhte põhjal kontrollida usutavust. See aitab tagada katsete usaldusväärsemat hindamist seoses ankurduse käitumise järjepidevuse ja prognoositavusega.

  • Katsete võrdlus sama katseseeria raames
  • ebaõnnestunud katsete võrdlus tüüpiliste rikkekõverate abil

Mida sisaldab valikuline ankurduspaigaldise kvaliteedi hindamise aruanne?

Valikuline hindamisaruanne sisaldab dokumentatsiooni katsekoormuse arvutamise kohta, mis põhineb

  • Briti standard;
  • SIA (Šveits)

Kuidas me teeme ankrute ja armatuuride paigaldamise kvaliteedikontrolle?

Katsed paigalduskvaliteedi kinnitamiseks on tõmbekatsed eelnevalt määratletud katsekoormusega, mis ei tohiks kahjustada kinnitust ja alusmaterjali.

Katsekatsete minimaalne arv põhineb valitud katse- ja hindamismeetodil:

  • tavaliselt 2,5 % või 5 % kõigist rakenduses olevatest kinnitusdetailidest.
  • Vähemalt 3 katset



Arvutatud katsekoormus ja vastuvõtukriteeriumid vastavalt valitud katse- ja hindamismeetodile.

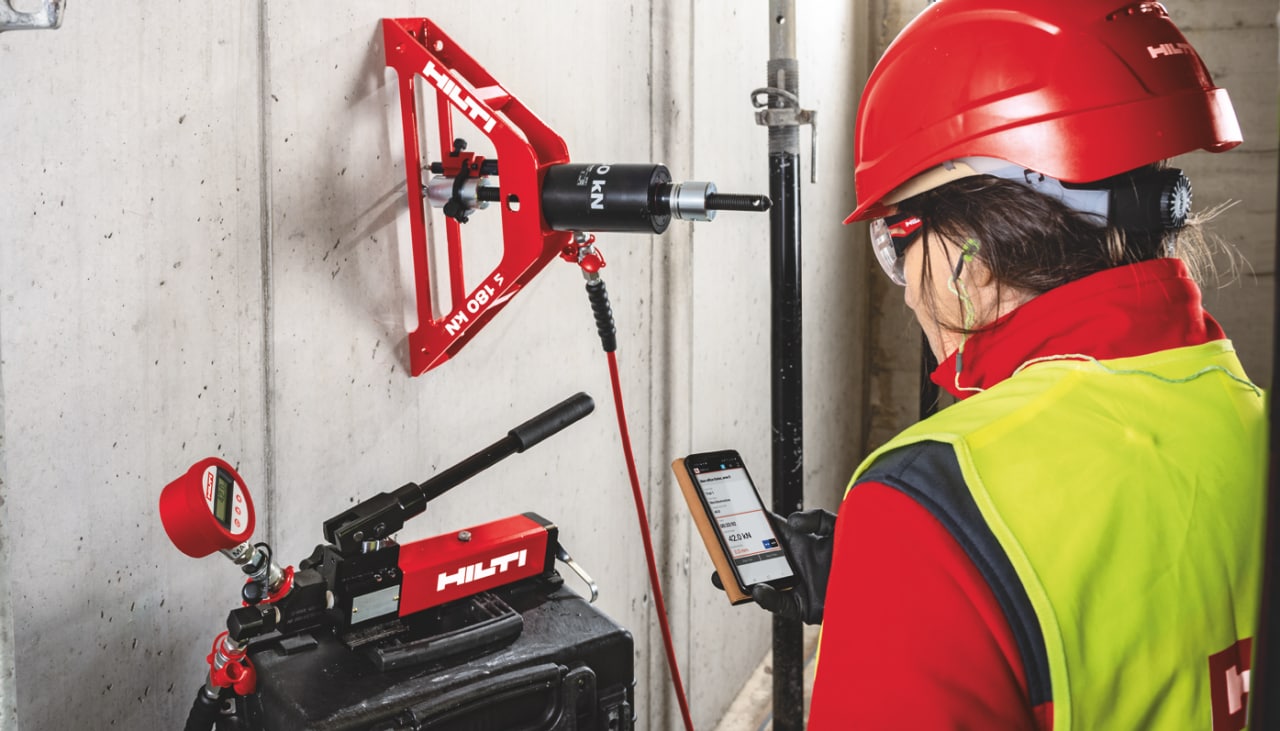

töötaja, kes kasutab hilti tööriista

Ankrute kohapealse testimise piirangud

Kasutage meie ankrute testimise tulemusi ainult selleks ettenähtud viisil.

Pange tähele, et ühe või mitme toote kohapealne testimine, sõltumata põhjusest, ei saa kunagi:

  • asendada tüübikinnitusdokumenti
  • tühistada olemasolevat tüübikinnitusdokumenti
  • ei saa olla aluseks järeldusele, milline toode on „parem“ võrdluse teel.
  • asendada nõuetekohast ankru projekteerimist
