MIC-BA /H liitmik
Ülimad kuumtsingitud (HDG) liitmikud pakuvad MI modulaarses süsteemis suurimat mitmekülgsust
- Materjali koostis: Liitmik: DD11 MOD - HN 547, S235JR - DIN EN 10025; Tugiplaat, sakiline plaat: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; Polt: terase klass 8.8; Mutter: terase klass 8
- Pinna viimistlus: HDG: Liitmik min 55 µm - DIN EN ISO 1461; Tugiplaat, sakiline plaat, polt, mutter 45 µm - DIN EN ISO 1461
- Keskkonnatingimused: Välistingimustes, väike kuni mõõdukas saaste (C3 / C4 - väike)
Tehnilised andmed
Materjali koostis
Liitmik: DD11 MOD - HN 547, S235JR - DIN EN 10025; Tugiplaat, sakiline plaat: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; Polt: terase klass 8.8; Mutter: terase klass 8
Pinna viimistlus
HDG: Liitmik min 55 µm - DIN EN ISO 1461; Tugiplaat, sakiline plaat, polt, mutter 45 µm - DIN EN ISO 1461
Keskkonnatingimused
Välistingimustes, väike kuni mõõdukas saaste (C3 / C4 - väike)
Pingutusmoment
84 Nm
Mutrivõtme suurus
19 mm
Dokumendid
Omadused ja rakendused
Omadused
- Tagab vastupidavust nõudvas rakenduses eriti tugeva ja jäiga ühenduse
- 50 mm (2") esialgne reguleeritavus kiireks paigaldamiseks
- 5 mm (0,2") peenreguleerimine suurema paindlikkuse jaoks
- Kompaktne konstruktsioon kiireks ja lihtsaks paigaldamiseks mitmetes konfiguratsioonides
- Keevitamine pole vajalik – kiirem ja tõhusam paigaldamine
Rakendused

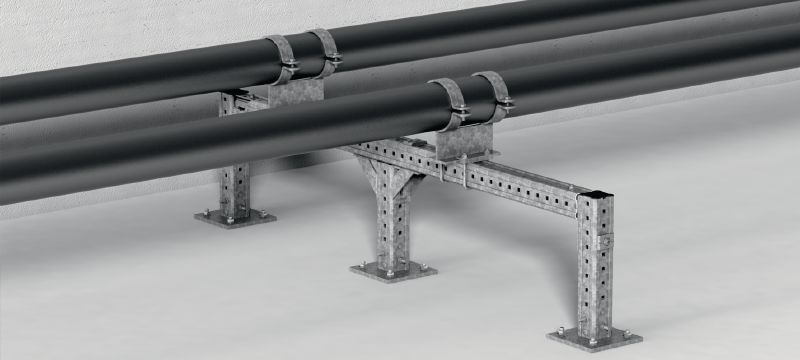

- Osa modulaarsest süsteemist kaablirennide, torude ja muude sekundaarsete terasosade toestamiseks
- Liitmik paigaldatakse MI talale väljaspoole
- Saab kasutada vastandpaarina ülijäiga ühenduse jaoks
- Sobiv kasutamiseks MI 90 või MI 120 taladega
- Väga mitmekülgne osa, mis sobib paljudesse konfiguratsioonidesse, sh 3D-struktuurid
Vt üksikuid tooteid sertifikaaditeabe heakskiitmise osas.
