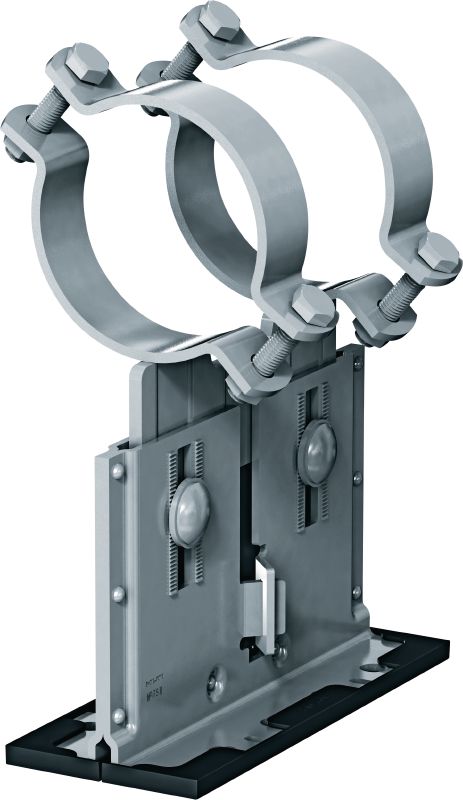

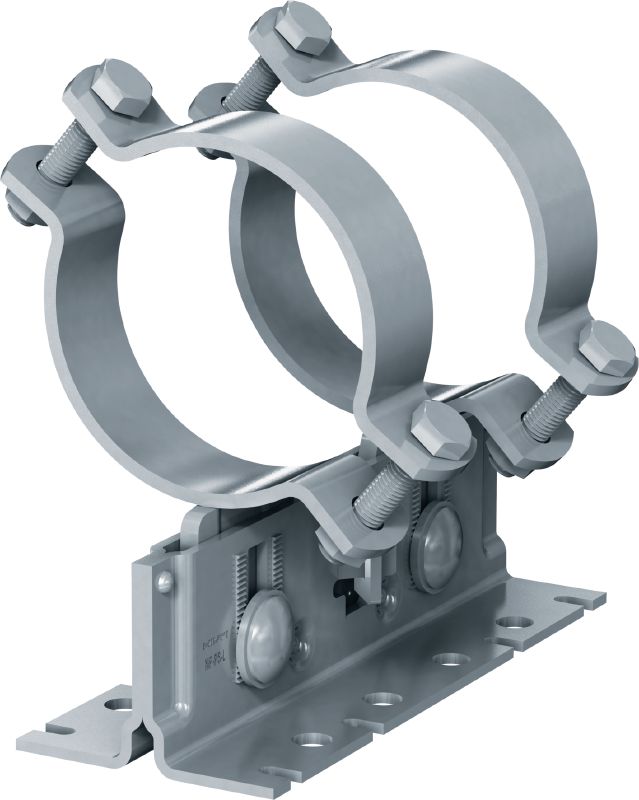

Välitingimustele mõeldud kattega (OC) kõrguse ja kalde reguleeritavusega toru kandur rasketeks tööstusrakendusteks torude välisläbimõõtudega 21-328 mm (1/2" kuni 12")

  • Tulepüsivus (jah/ei): Ei
  • Temperatuuripüsivus: -20 - 300 °C
  • Materjali koostis: Alusplaat: S280GD / Modif POSMAC-C, Avad: S235JR - DIN EN 10025, Keskmine plaat: S235JR - DIN EN 10025, Lükandplaat: PA66 + GF30, Polt: teras, tugevusklass 8.8; mutter: teras, tugevusklass 8

Valikud

Kinnitamise vahemik - D
  • 21 - 26 mm
  • 26 - 31 mm
  • 32 - 37 mm
  • 38 - 44 mm
  • 45 - 51 mm
  • 52 - 58 mm
  • 59 - 65 mm
  • 68 - 74 mm
  • 75 - 81 mm
  • 88 - 94 mm
  • 100 - 108 mm
  • 110 - 118 mm
  • 125 - 133 mm
  • 136 - 144 mm
  • 152 - 162 mm
  • 192 - 202 mm
  • 244 - 254 mm
  • 318 - 328 mm
Kõrgus maapinnast toru aluseni
  • 88.5 - 116 mm
  • 116 - 171 mm
  • 171 - 223.5 mm
Nominaalne toru suurus (inglise mõõdustik)
  • 1/2 tolli
  • 3/4 tolli
  • 1 tolli
  • 1-1/4 tolli
  • 1-1/2 tolli
  • 2 tolli
  • 2-1/2 tolli
  • 3 tolli
  • 3-1/2 tolli
  • 4 tolli
  • 5 tolli
  • 7 tolli
  • 12 tolli
Toru nominaalne suurus
  • 15 mm
  • 20 mm
  • 25 mm
  • 32 mm
  • 40 mm
  • 50 mm
  • 65 mm
  • 80 mm
  • 100 mm
  • 125 mm
  • 300 mm
Paki suurus
  • 2
  • 4
 Tootevariandid
Kogus
Pakki
Kokku Tükki
1
Te ei näe oma ettevõtte hindasid

Palun logi sisse või registreeri kasutajaks näha oma ettevõtte hindasid.

Soodushind (ilma KM-ta)
Alates 162,26 EUR

Tehnilised andmed

Tulepüsivus (jah/ei)
Ei
Temperatuuripüsivus
-20 - 300 °C
Materjali koostis
Alusplaat: S280GD / Modif POSMAC-C, Avad: S235JR - DIN EN 10025, Keskmine plaat: S235JR - DIN EN 10025, Lükandplaat: PA66 + GF30, Polt: teras, tugevusklass 8.8; mutter: teras, tugevusklass 8
Materjali paksus
alusplaat: 4 mm, Keskmine plaat: 7 mm, Lükandplaat: 3 mm, Sakiline seib: 4 mm
Pinna viimistlus
Välikattega – HDG
Kuumtsingitud
Jah
Roostevaba teras.
Ei
Keskkonnatingimused
Välistingimustes, väike kuni mõõdukas saaste (C3 / C4 - väike)
Alusmaterjali tüüp
Betoon, Teras, Modulaarne tugi
Mutrivõtme suurus
19 mm
Kõrguse reguleerimise pöördemoment
50 Nm
Pikkus
256 mm
Täiendav tooteteave
Hõõrdetegur – liugplaat (PA66-GF30) tsink-magneesiumi pinnal: 0,146, Hõõrdetegur – liugplaat (PA66-GF30) kuumtsingitud pinnal: 0,129, PA66-GF30 vs Zn: 0.177

Dokumendid

Dokumentatsioon
Jätkusuutlikkuse dokumentatsioon
Kasutusjuhend
pdf Korrosiooni käsiraamat, inglise [ 9.6 MB ]

Omadused ja rakendused

Omadused

  • Universaalne – sama torukanduri süsteemi saab kasutada fikseeritud, libisevate, juhitud või vabalt seisvate Hilti modulaarsete talade tugedega, terastalade ja betooniga.
  • Ulatuslik tarkvaratugi – lihtsustage arvutamist tarkvaraga PROFIS, Hilti FixPoint Calculator, BIM/CAD teekide ja erinevate lisandmoodulite abil
  • Saadaval koormusandmed ja dokumentatsioon – projekteerimine standardi EN13480-3, Eurocode 3 ja MSS-SP58 juhiste kohaselt torutugede komponentidele
  • Kiirem paigaldamine objektil – kohandage hõlpsalt kõrgust ja kallet pärast torukanduri kinnitamist
  • Suuremad kinnitusvõimalused – sobib erinevatele torudele koos lisavahetükkidega või ilma

Rakendused

  • Torude kinnitamine terastalade, betooni või Hilti modulaarsete tugitalade külge
  • Torude paigaldamine maismaatööstuses, elektritootmises, ravimitööstuses, elektroonikas või autotehastes
  • Sobiv rakendustele temperatuuriga kuni 300 °C ja isolatsiooni paksusega kuni 220 mm
  • Soovitatav kasutamiseks nii sise- kui välistingimustes madala kuni keskmise saastega (C3)

Vt üksikuid tooteid sertifikaaditeabe heakskiitmise osas.
