Kohanduv pöördemomendi moodul SI-AT-A22
New productArtikkel #r4838537

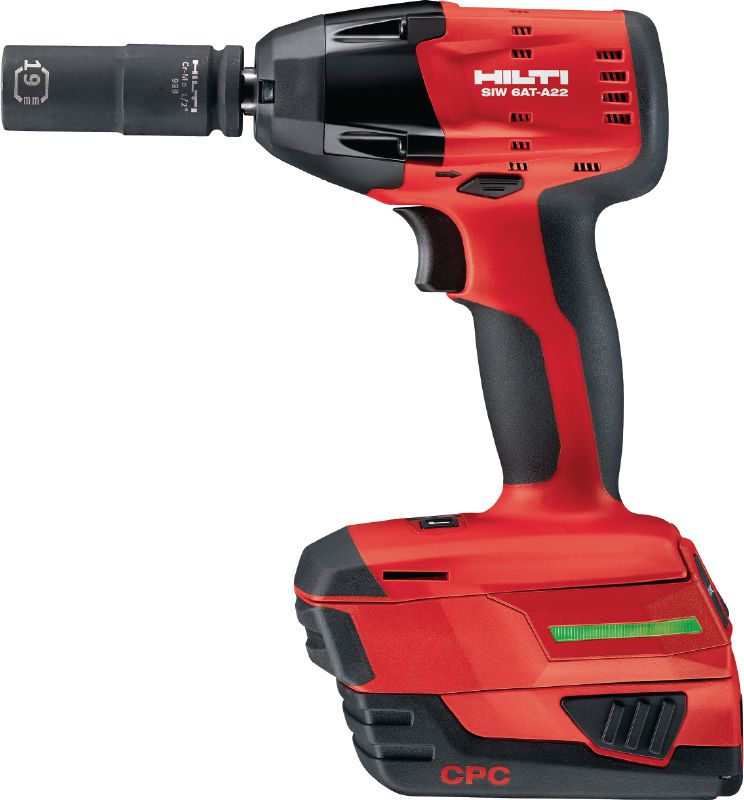

Kohanduv pöördemomendi moodul seadmele SIW 6AT-A22 nõuetekohaseks ankrute ja poltide paigaldamiseks
- Tarviku tüüp: Kohanduv pöördemomendi moodul
- Kaal vastavalt EPTA-protseduurile 01/2003: 0.26 kg
- Mõõtmed (PxLxK): 143 x 98 x 46 mm
Omadused ja rakendused
- Esimene löökmutrikeerajapõhine kohanduv pöördemomendi süsteem (SIW 6AT-A22 ja SI-AT-A22 moodul) Hilti laienevate ankrute paigaldamiseks, sissevalatavatele kanalitele kinnitamiseks, modulaarsete tugisüsteemide kokkupanekuks või metalli metalli külge kinnitamiseks
- Mehhatrooniline süsteem kinnitamise juhtimiseks – varustab ühilduva löökmutrikeeraja ankrute automaatseks nõuetekohaseks kinnitamiseks ja taaskinnitamiseks
- Vöötkoodi skanner lihtsaks, tõhusaks seadistamiseks, vähendades kasutaja vigade võimalusi
- Teostatud kinnituste dokumenatsioon kohanduva pöördemomendi dokumentatsioonitarkvaraga suurema usaldusväärsuse ja kontoripoole tõhususe huvides
- Standardne löögirežiim betooni kruviankrute paigaldamiseks

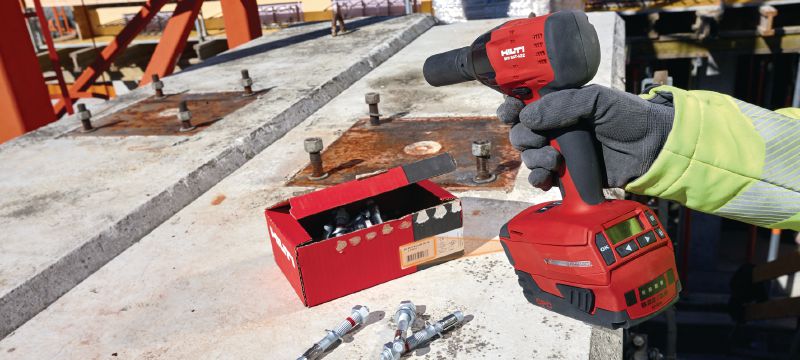

- Hilti HST3 ankrute paigaldamine mõõduga M8 kuni M12 betoonis
- Hilti HST3-R ankrute paigaldamine mõõduga M8 kuni M12 betoonis

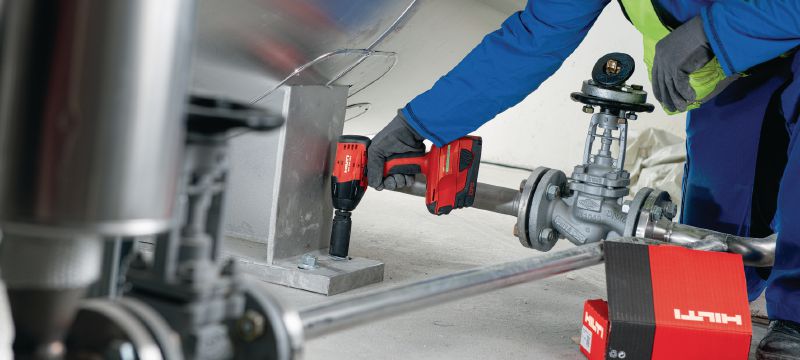

- Metallpoltide korduv kontrollitud kinnitamine mööduga kuni M16 betoonis

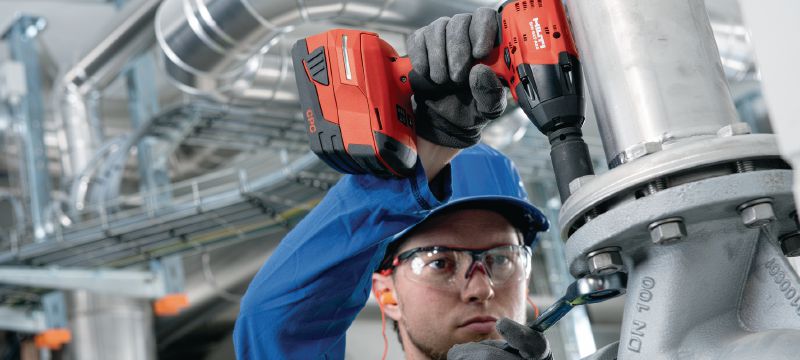

- MI, MQ, MIQ ja MT modulaarsete tugisüsteemide kokkupanek, kasutades ühilduvaid liitmikke (sh MQN-i lülitusliitmikke MQ-süsteemidele)
- T-poltide paigaldamine HAC-V sissevalatavatesse ankrutesse rippfassaadide, liftide ja MEP-paigaldiste kinnitamiseks
Tootevariandid ja -komplektid
Tehnilised andmed
Dokumendid ja videod
Nõustamine ja tugi
VISAKE OMA MUTRIKEERAJA ÄRA
Poltkinnitused betoonis vastavalt ICC-ESR ja ETA sertifikaatidele koos Hilti adaptiivse pöördemomendi mooduli süsteemiga
Sõltumatud uuringud on tuvastanud, et ebakvaliteetsed ehitusvõtted on struktuursete kahjustuste põhilised tekitajad. Ameerika Ehitusispektsiooni Assotsiatsioon on avaldanud, et poltide üle- ja alakeermestamine on number kaks põhjus inspektsiooni läbikukkumisel.
Pole ime, et olemasolevad tööriistad ei sobi nõutud vajadustele. Ankru paigaldamisel tuleb valida aeglase ja ebatäpse mutrikeeraja vahel. Tülikad pöördemomendi võtmed või elektrilised mutrikeerajad tõstavad ankurdamise kiirust kuid vähendavad ohutust ja töökindlust.
Koos Hilti adaptiivse (AT) süsteemiga ei pea te enam seda valikut tegema.
LIHTNE, KIIRE, EFEKTIIVNE
Valige ankur

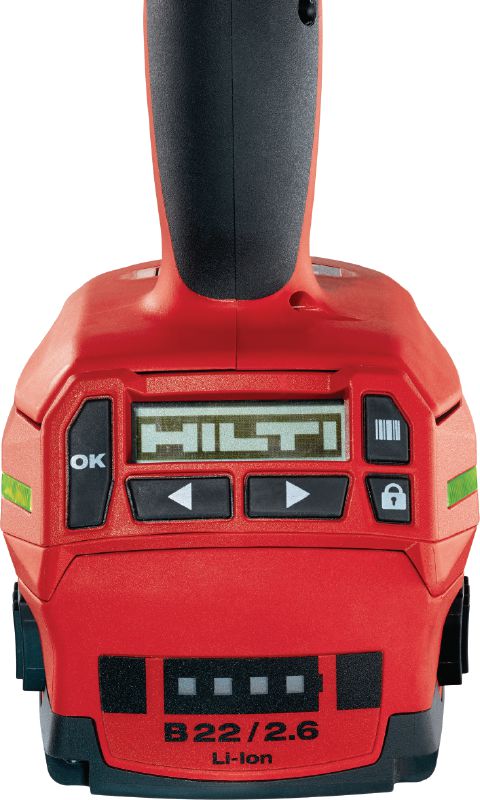

Kasutage SI-AT-A22 mooduli sisseehitatud vöötkoodi lugejat, skanneerides ankrute pakendilt kood. SIW 6AT-A22 löökmutrikeeraja seadistab väändemomendi vastavalt ankrule. Vajutage "lukusta" nuppu oma valiku kinnitamiseks ning oletegi valmis alustama.
Vajutage päästikut
Kõik, mida peate löökmutrikeerajaga SIW 6AT-A22 tegema on vajutama päästikule. Niipea kui SI-AT moodulis süttib roheline tuli, võite olla kindlad, et ankur on kinnitatud vastavalt nõudmistele.
Kohanda ja kinnita
SIW 6AT-A22 sensorid annavad teile teada, kui ankrud on ebakorrektselt kinnitatud - ala- või ülekeermestatud. Koos AT süsteemiga saate ankrut kohandada kolm korda.
LOOGE OMA PAIGALDAMISE RAPORT

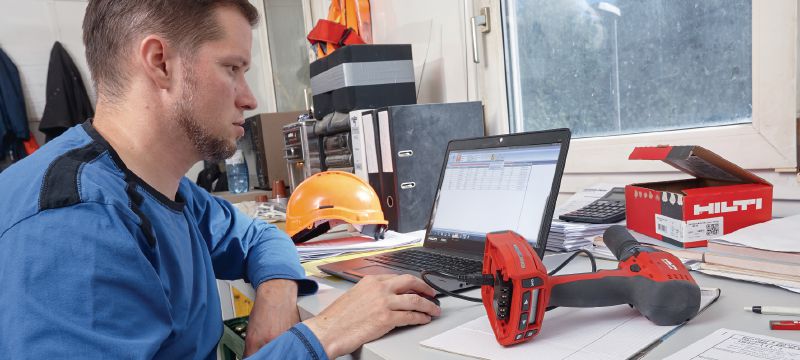

Tulemuste kontrollimine pole kunagi lihtsam olnud. Ühendage SI-AT-A22 moodul arvutiga, kasutades standardset USB ühendust ja AT dokumenteerimise tarkvara. Kogutud andmeid kasutage näiteks paigaldusaruannete loomiseks.
Aruanne kuvab kõik kasutatud tooted, valiku (skanneerimine või manuaalne sisestus) meetodit ja tööde lõpetamise aega.
Antud aruanne tagab projekteerijale kindlustunde, et kõik ankrud on paigaldatud õigesti ja vastavalt sertifikaatidele.
MUUTUSED JULGUSTAVAD
SIW 6AT-A22 löökmutrikeeraja on sedavõrd intelligentne, et suudab tuvastada isegi sellise ankru, mida on juba pingutatud ja lõdventatud - kasulik funktsioon joonduvate kinnituste puhul (piirded ja aknad).
Antud protsessi puhul kasutab SI-AT-A22 moodul algoritmi, mis on välja kujunenud enam kui 10 000 testi põhjal. Tagades ankurduse täpsuse. Ankru fikseerimisel annab SI-AT-A22 moodul operaatorile visuaalse (kollane vilkuv tuli) ja heli märguande ning kuvab ekraanile teavituse.
ANKURDAMISE KOLM TÕDE
Ohutus. Tootlikkus. Heakskiit. SafeSet on Hilti poolt välja töötatud ja tunnustatud metoodika, mis tagab kiire ankurdamise ning kõrge ja ühtlase kvaliteedi.
SIW 6AT-A22 koos SI-AT-A22 mooduliga täidab SafeSet nõuded kuna see säästab aega ja vähendab kulusid ning eksimise võimalusi.
